本系列插板閥主要 由框架、閥板組成，工作時，連桿受電推力作用帶動閘板作水平方向的

往復運動，達到閥門的啟閉目的。該閥是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送

的主要控制設備，廣泛使用在冶金、礦山、建材、糧食、化工等行業控制流量變化或迅速切斷

。二、主要性能參數型號         DLVD-I 公稱壓力 0.05 MPa 殼休試驗壓力 0.075 MPa 驅動方式 氣動氣源氣壓 0.4-0.6Mpa 介質流速 28m/s 適用溫度（℃） 350 適用介質 固體物料、晶體料等、空氣、煙氣三、主要零件材料零件名稱 閥體 閥板 閥桿 螺栓 驅動裝置材料       Q235B Q235B 45# 25#鋼 成品件四、結構特點該閥結構簡單、操作靈活、重量輕、無卡阻、裝拆方便;特別適用于各類固體物料和50mm左右

塊狀、團狀物料的輸送及流量調節，安裝不受角度限制,操作方便，能隨時調整開度。采用優

質碳素鋼焊接結構，其強度高、性能好、使用壽命長。

本閥結構簡單、操作靈活、重量輕、無卡阻、裝拆方便；特別適用于各類固體物料和50mm左右塊狀、團狀物料的輸送及流量調節，安裝不受角度限制，操作方便，能隨時調整開度。采用優質碳素鋼焊接結構，其強度高、性能好、性能好、使用壽命長。

二、主要性能參數

三、主要材質

ZFDF電動推桿式方口閘板閥

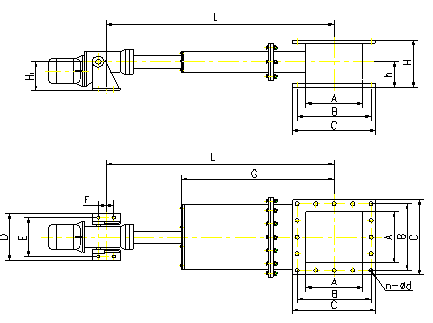

A、 外形示意圖

B、 外形尺寸表(mm)

中國.上玉集團有限公司是專業生產特殊閥門的廠家，電動方形插板閥訂貨須知：
一、①電動方形插板閥產品名稱與型號②電動方形插板閥口徑③電動方形插板閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的電動方形插板閥型號，請按電動方形插板閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上玉集團的專家為您審核把關。
