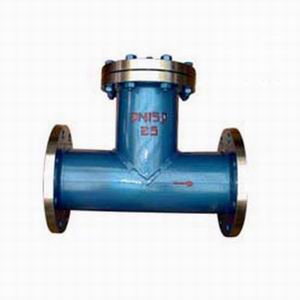

T型過濾器安裝于進水管路中各配套閥門的前端，當管道中的介質首先進入過濾器時，介質通過濾網進入被連接的閥門中，
而雜質則留于過濾桶內，使各類閥門不會由于機械雜物卡入密封圈而失靈。
T型過濾器是管道輸送液體過程中清除固體雜質的設備。液體流經過濾器時，其中的雜質被濾出，可保護機泵、壓縮機、儀表和其它設備正常工作。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。 T型過濾器工作介質 1、化工、石油生產及城市供熱中的弱腐蝕性物料。如水、氨、油品、烴類等 2、化工生產中的腐蝕性物料。如純堿、硫酸、硝酸、醋酸等 3、制冷、空分生產中的低溫物料。如液甲烷、液氮、液氧及各種冷劑 4、輕工食品、制藥生產中有衛生要求的物料。如啤酒、飲料、醫藥用品等。
T型過濾器法蘭連接尺寸：
| 公稱通徑 DN |
安裝尺寸 | 排放口 | 有效過濾面積(m3) | 重量 kg | ||||
| L | L1 | L2 | Ⅰ | Ⅱ | Ⅲ | |||
| 50 | 298 | 158 | 268 | R3/8" | DN20 平面 |
DN20 凸面 |
0.00277 | 13.6 |
| 65 | 337 | 179 | 304 | 0.00421 | 18.9 | |||
| 80 | 370 | 195.5 | 330 | 0.00552 | 24 | |||
| 100 | 432 | 225 | 382 | 0.0088 | 36.3 | |||
| 150 | 557 | 280 | 482 | 0.01696 | 68.9 | |||
| 200 | 678 | 332.5 | 578 | 0.0355 | 140 | |||
| 250 | 791 | 383 | 66 | 0.0529 | 216.2 | |||
| 300 | 918 | 437 | 768 | 0.0686 | 215. | |||
T型過濾器對焊連接尺寸：
| 公稱通徑 DN |
安裝尺寸 | 排放口 | 有效過濾面積(m3) | 重量 kg | ||||
| L | L1 | L2 | Ⅰ | Ⅱ | Ⅲ | |||
| 50 | 402 | 222 | 46 | R1/3" | DN20 平面 |
DN20 凸面 |
0.00387 | 8.9 |
| 65 | 469 | 255 | 76 | 0.00592 | 12.6 | |||
| 80 | 512 | 282 | 89 | 0.00811 | 15.8 | |||
| 100 | 590 | 330 | 105 | 0.013 | 23.4 | |||
| 150 | 773 | 423 | 143 | R3/4" | 0.026 | 47.2 | ||
| 200 | 951 | 510 | 178 | 0.0459 | 98.4 | |||
| 250 | 1099 | 599 | 216 | 0.0706 | 154.7 | |||
| 300 | 1291 | 691 | 254 | 0.0942 | 232. | |||
中國.上玉集團有限公司是專業生產過濾器的廠家，T型過濾器訂貨須知：
一、①T型過濾器產品名稱與型號②T型過濾器口徑③T型過濾器是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的T型過濾器型號，請按T型過濾器型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上玉集團的專家為您審核把關。
