電動杠桿式密封蝶閥

+放大圖片

產品名稱：電動杠桿式密封蝶閥
閥門型號：D940X-0.5
上一個產品：堰式襯膠隔膜閥
下一個產品：氣動三通閥(快裝)
在線客服：
在線訂購：

產品介紹
型號意義

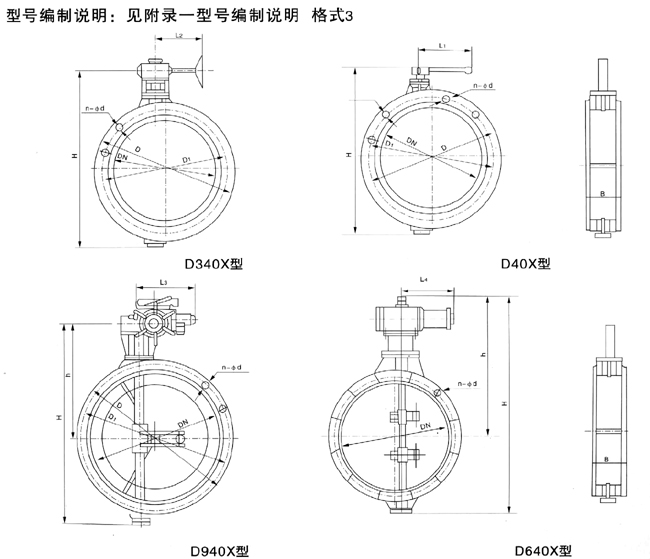

產品結構/安裝尺寸
故障原因及排除方法

D940X-0.5電動杠桿式密封蝶閥
結構特點及用途：
本閥結構新穎，采用雙彈簧串動式過力矩保護裝置，密封可靠，啟閉迅速，重量累。適用于對管道氣體如：空氣、煤氣、天燃氣體、有害氣體等介質的截流與導通，也可用于通風、除塵氣體的切斷，是一種理想的密閉蝶閥，廣泛應用在建材、冶金、化工、電力、輕紡等部門。
主要性能：
公稱壓力：0.05MPa
適用溫度：-30~+120℃
適用介質：煤氣、天燃氣、空氣、可燃性氣體等
電源電壓：三相380V·AC
氣源壓力：0.4-0.6MPa

DN	D	D1	B	n-φd	D940X-0.5配電動裝置						D640X-0.5配氣動裝置					D340X-0.5手動裝置
DN	D	D1	B	n-φd	H	h	L3	型號	功率	質量kg	H	h	L4	型號	質量kg	H	L1	L2	重量
160	220	198	100	6-φ9	370	315	415	WQ10	0.04KW	66	390	315	380	QZ5	45	370	350	415	16
180	240	218	100	6-φ9	410	325	430	WQ10	0.04KW	68	420	325	380	QZ5	47	410	350	415	18
200	280	250	120	8-φ11	490	345	430	WQ10	0.04KW	70	510	345	410	QZ15	49	490	400	430	20
220	300	270	120	8-φ11	510	355	430	WQ10	0.04KW	72	530	355	410	QZ15	51	510	400	430	22
250	330	300	140	8-φ11	540	370	430	WQ10	0.04KW	75	560	370	410	QZ15	54	540	400	430	25
280	360	330	140	8-φ11	570	385	430	Wq10	0.04KW	80	590	385	410	QZ15	58	570	400	430	29
300	390	360	160	12-φ14	590	400	430	q20	0.04KW	85	610	400	410	QZ45	65	590	400	430	34
320	410	380	160	12-φ14	610	410	430	q20	0.04KW	87	630	410	410	QZ45	68	610	400	430	37
360	470	435	180	12-φ14	650	440	430	q30	0.04KW	95	670	440	410	QZ45	75	650	400	430	45
400	510	475	180	12-φ14	690	460	430	q30	0.04KW	100	710	460	410	QZ45	80	690	400	430	50
450	580	540	220	16-φ16	740	495	430	q40	0.06KW	160	770	495	610	QZ85	140	740	450	500	80
500	630	590	220	16-φ16	790	520	430	q60	0.09KW	192	920	520	610	QZ85	160	790	450	500	90
560	710	660	240	16-φ16	850	565	465	Z10-24	0.25KW	200	880	565	610	QZ85	190	850	450	500	120
600	750	700	240	16-φ16	890	585	465	Z10-24	0.25KW	210	920	585	610	QZ85	200	890	500	500	140
630	780	730	260	20-φ28	920	600	465	Z10-24	0.25KW	220	950	600	610	QZ85	210	920	500	500	150
700	850	800	260	20-φ28	1000	635	465	Z15-24	0.37KW	235	1050	635	650	QZ200	240	1000	600	500	180
800	950	900	280	20-φ28	1100	685	465	Z15-24	0.37KW	250	1150	685	650	QZ200	260	1100	600	500	200
900	1050	1000	280	20-φ28	1200	735	465	Z20-24	0.55KW	320	1250	735	650	QZ200	300	1200	700	680	240
1000	1150	1100	300	24-φ28	1300	805	465	Z20-24	0.55KW	400	1350	805	650	QZ200	330	1300	700	680	300
1120	1270	1220	300	24-φ28	1400	855	465	Z20-24	0.55KW	490	1450	855	650	QZ200	360	1400	500	750	340
1200	1400	1340	300	32-φ34	1600	920	520	Z30-24	0.75KW	680	1600	910	710	QZ300	520	1500	500	750	460
1400	1620	1560	300	36-φ34	1900	1100	520	Z30-24	0.75KW	810	1850	1050	710	QZ400	700	1600	680	750	660
1600	1820	1760	350	40-φ41	2200	1300	610	Z45-24	0.1KW	1050	2150	1300	820	QZ500	920	1800	680	820	810
1800	2045	1970	350	44-φ41	2500	1500	610	Z60-24	1.5KW	1450	2450	1500	820	QZ600	1250	2000	720	820	1100
2000	2265	2180	350	48-φ48	2700	1600	780	Z90-24	2.2KW	1900	2650	1600	960	QZ800	1700	2200	720	900	1550

中國.上玉集團有限公司是專業生產電動蝶閥的廠家，電動杠桿式密封蝶閥訂貨須知：
一、①電動杠桿式密封蝶閥產品名稱與型號②電動杠桿式密封蝶閥口徑③電動杠桿式密封蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的電動杠桿式密封蝶閥型號，請按電動杠桿式密封蝶閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司網站，如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會盡心盡力為您提供優質的服務。
