產品名稱：自平衡式節流截止閥/B/J高壓平衡閥
閥門型號：LJ66Y
上一個產品：堰式襯膠隔膜閥
下一個產品：氣動三通閥(快裝)
在線客服：
在線訂購：

產品介紹
型號意義
產品結構/安裝尺寸
故障原因及排除方法

平衡式調節閥（B/J66Y-160（200） B/J66Y（350））BJ66Y

　　自平衡式截止閥參考API及有關標準優化設計而成，結構新穎，閥瓣有數個孔和上腔相通，達到上下壓力自平衡。采用復合填料，密封可靠，磨擦力小。密封采用活閥座結構。堆焊硬質合金。

閥門可安裝在水平或垂直的管道上。

結構特點

公稱壓力（MPa）	16.0	20.0	25.0	35.0
殼體試驗壓力（MPa）	24.0	30.0	37.5	52.5
密封試驗壓力（MPa）	17.6	22.0	27.5	38.5
適用介質	水、油品、天然氣等
適用溫度	-29℃~121℃

閥門制造：GB12235-1994

結構長度：GB/T15188.1-1994

閥門試驗：GB/T13927-1992

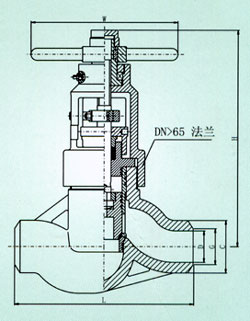

BJ66Y外形及連接尺寸

公稱壓力（MPa）	公稱通徑（MPa）	尺寸（mm）
公稱壓力（MPa）	公稱通徑（MPa）	D	G	C	L	H	W
16.0 20.0	25	22	27	49	254	243	220
	32	28	33	60	279	299	300
	40	35	40	70	305	332	300
	50	47	52	85	279	367	320
	65	57	63	103	330	383	320
	80	73	79	116	470	376	320
	100	98	104	142	546	472	350
	150	146	152	201	610	627	450
	200	190	196	258	737	760	550
25.0 35.0	25	22	27	49	254	243	220
	32	28	33	60	279	299	300
	40	35	40	70	305	332	300
	50	47	52	85	279	367	320
	65	57	63	103	330	383	320
	80	70	76	116	470	376	320
	100	92	98	156	546	472	350
	150	136	142	220	705	627	450
	200	174	180	270	832	760	550

B/J66Y BJ66Y主要零件材料

零件名稱	閥體閥蓋	閥瓣閥桿缸套	填料	雙頭螺栓	O型密封圈
材料	碳素鑄鋼	不銹鋼	四氟+橡膠	35CrMoA	丁睛橡膠

中國.上玉集團有限公司是專業生產截止閥的廠家，自平衡式節流截止閥/B/J高壓平衡閥訂貨須知：
一、①自平衡式節流截止閥/B/J高壓平衡閥產品名稱與型號②自平衡式節流截止閥/B/J高壓平衡閥口徑③自平衡式節流截止閥/B/J高壓平衡閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的自平衡式節流截止閥/B/J高壓平衡閥型號，請按自平衡式節流截止閥/B/J高壓平衡閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司網站，如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會盡心盡力為您提供優質的服務。
